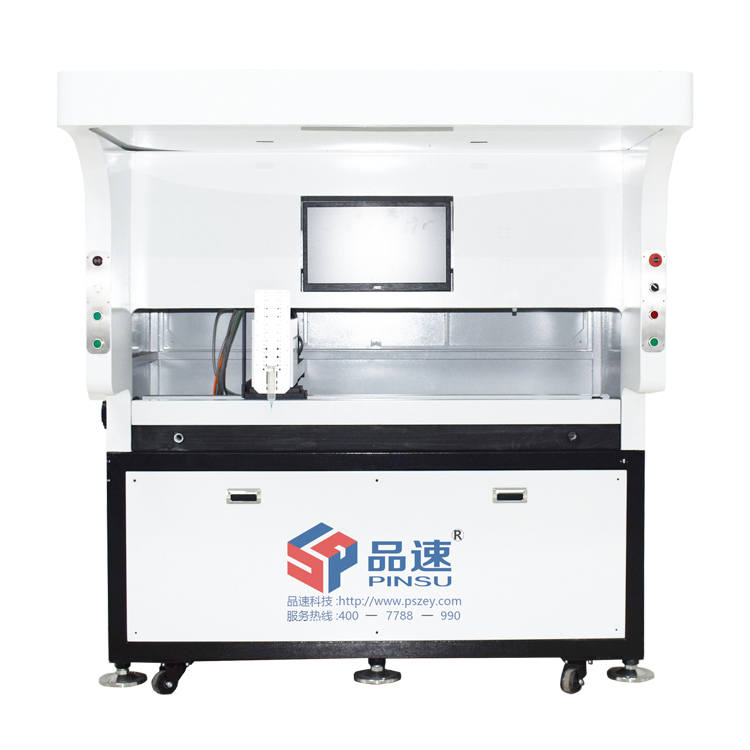

全自動高速點膠機
全自動高速點膠機是現代制造業中非常重要的精密自動化設備，尤其在電子、半導體、汽車電子、醫療設備、光通訊等領域應用廣泛。它用于精確、快速、自動化地分配和涂敷各種粘合劑、密封膠、潤滑油、焊膏、導熱膏等流體材料。
以下是關于全自動高速點膠機的詳細介紹：
核心概念與目標
全自動： 設備集成自動上料、視覺定位、自動點膠、自動檢測、自動下料等功能，無需人工干預或只需少量操作（如上下料架），實現連續批量生產。
高速： 通過優化的運動控制系統、高速點膠閥、精密機械結構和高效路徑規劃算法，實現極高的點膠速度和節拍時間（Cycle Time），顯著提升生產效率。
精密： 能夠在微米級的精度下控制膠量（點膠量）、點膠位置、點膠形狀（點、線、面、圓、不規則圖形等）和一致性，滿足高精度產品的工藝要求。
穩定可靠： 長時間連續運行穩定，點膠質量一致性好，減少不良品率。
主要組成部分
高剛性機架與運動平臺：
通常采用大理石平臺或高精度鋁合金框架，確保穩定性和減震。
運動系統： 采用高精度、高速的直線電機、伺服電機驅動的絲杠/導軌系統或精密模組。實現X, Y, Z三軸（或更多軸，如旋轉軸R）的快速、精準定位。重復定位精度通常在±0.01mm以內。
精密點膠閥系統（核心）：
閥體： 根據流體特性和點膠需求選擇不同類型：
時間壓力閥： 通過氣壓和開關時間控制膠量，結構簡單，成本較低，適合中低粘度流體和一般精度要求。
螺桿閥/柱塞閥： 通過精密螺桿或柱塞的旋轉/推擠定量輸送膠水，精度高（可達±1%），適合中高粘度流體（如硅膠、環氧樹脂、膏狀物），能有效防止拉絲和滴膠。
噴射閥： 利用壓電陶瓷或電磁閥產生高頻脈沖，將膠水以微小液滴形式“噴射”到基板表面。速度最快，無需Z軸接觸，適合高速、非接觸式點膠（如底部填充Underfill、SMT元件點膠、微小點膠），對粘度有一定要求（通常較低）。
壓電閥： 利用壓電效應快速啟閉閥門，響應速度快，精度高，適合微量點膠和低粘度流體。
供膠系統： 包括壓力桶、膠筒、壓力控制器、管路、過濾器等，確保膠水穩定、無氣泡地輸送到點膠閥。
加熱系統： 對于需要低溫保存或粘度隨溫度變化大的膠水，配備膠管加熱器、閥體加熱器甚至環境溫控腔，保持膠水粘度和流動性的穩定。
機器視覺系統（標配）：
高分辨率工業相機： 用于定位工件上的Mark點或特征。
光源： 提供合適的照明，確保圖像清晰。
圖像處理軟件： 識別特征、計算偏移量、引導點膠頭精確移動到目標位置，實現高精度補償。部分系統還能進行點膠后的質量檢查（膠量、位置、形狀）。
高精度控制系統：
工業PC + 運動控制卡： 核心大腦，運行點膠控制軟件。
專業點膠軟件： 提供圖形化編程界面，方便設定點膠路徑、形狀、參數（膠量、速度、高度、開關閥時間/行程等）。支持CAD導入、視覺編程、配方管理、數據追溯、產量統計等功能。具備防撞保護、故障報警等安全機制。
I/O控制： 與上下料機構、傳感器、報警器等外圍設備通信。
自動上下料系統（可選/集成）：
根據產品形態和生產節拍，可配置傳送帶、機械手（SCARA/六軸）、料盤/料倉自動交換裝置等，實現全流程自動化。
輔助系統：
點膠針頭/噴嘴： 多種規格可選，直接影響點膠形狀和精度。
點膠高度傳感器： 自動測量基板高度，確保點膠頭與基板保持最佳工作距離（尤其對接觸式點膠或噴射點膠的飛行高度控制很重要）。
膠量檢測系統： 實時監測點膠量，超出公差自動報警或補償。
固化系統（可選）： 如UV燈、熱風槍，用于在線固化部分膠水。
防護罩/吸風裝置： 保障操作安全，處理可能產生的煙霧或揮發物。
關鍵性能指標與優勢
極高速度： 運動速度可達1-2 m/s甚至更高，點膠頻率（如噴射閥）可達數百點/秒。大幅縮短單件生產時間。
超高精度：
定位精度： ±0.01mm或更高。
膠量精度： 可達±1% (取決于閥類型和膠水特性)。
點膠一致性： 確保大批量生產中每個點的膠量、形狀、位置高度一致。
卓越靈活性：
通過軟件輕松編程各種復雜點膠路徑和圖案。
快速切換產品型號（配方調用）。
適應多種流體材料（需選配合適的閥和供膠系統）。
兼容不同尺寸和形狀的工件。
大幅提升生產效率與產能： 自動化、高速運行，24小時不間斷生產，減少人工依賴。
顯著提高產品質量與良率： 消除人工操作誤差，保證點膠的精確性和一致性，減少返工和報廢。
降低生產成本：
節省大量人工成本。
減少膠水浪費（精確控制膠量）。
提高良率降低廢品成本。
提高設備利用率。
改善工作環境： 減少人工接觸化學品，降低勞動強度。
典型應用行業
電子制造： PCB板涂敷（三防漆、底部填充Underfill、包封Potting）、芯片封裝、SMT元件點膠（紅膠、錫膏）、連接器點膠、揚聲器/麥克風點膠、FPC補強等。
半導體封裝： 晶圓級封裝點膠、芯片貼裝、封裝點膠等。
汽車電子： 傳感器封裝、ECU板涂覆、車燈粘接密封、電池包（Busbar涂膠）等。
醫療設備： 一次性耗材組裝、傳感器封裝、醫療器械粘接密封等。
光通訊： 光纖端面點膠、器件組裝粘接等。
消費電子： 手機/平板組裝（結構膠、防水膠）、耳機/揚聲器組裝、攝像頭模組點膠等。
新能源： 光伏組件（接線盒灌封）、鋰電池（電芯固定、Busbar絕緣）等。
精密工業： 小型馬達/變壓器點膠、精密零件固定密封等。
選擇考量因素
點膠工藝要求：
點膠形狀（點、線、圈、面、填充）？
要求的膠量精度和重復精度？
點膠速度（節拍時間）要求？
膠水特性（粘度、填料、是否含溶劑、固化方式、溫度敏感性）？
基板材料、尺寸、平整度？
產能要求： 每小時/每天需要生產多少件？
自動化程度： 需要自動上下料嗎？需要集成到生產線中嗎？
預算： 不同配置和品牌的設備價格差異很大。
設備尺寸與車間空間。
供應商的技術支持與服務能力。
總結
全自動高速點膠機是現代高精度、高效率制造的核心裝備之一。它通過先進的運動控制、精密點膠閥技術、機器視覺和智能軟件，實現了流體材料分配的自動化、高速化和精密化，為提升產品質量、降低生產成本、增強企業競爭力提供了強有力的技術支撐。在選擇設備時，務必緊密結合自身的具體工藝需求、產能目標和預算進行綜合評估。深圳市品速科技有限公司長期致力于全自動高速點膠機設計生產，可以用于UV膠，黃膠，乳膠，凡立水，環氧樹脂AB膠，聚氨酯PU膠，硅膠等點膠，免費打樣，歡迎來電咨詢！服務熱線:4007788990/18924621616.
